Кључ за одабир равне бакарне оплетене жице или округле бакарне оплетене жице је да одредите да ли ваш сценарио апликације више вреднује контактну површину и структурну стабилност или више цени флексибилност савијања и погодност ожичења.

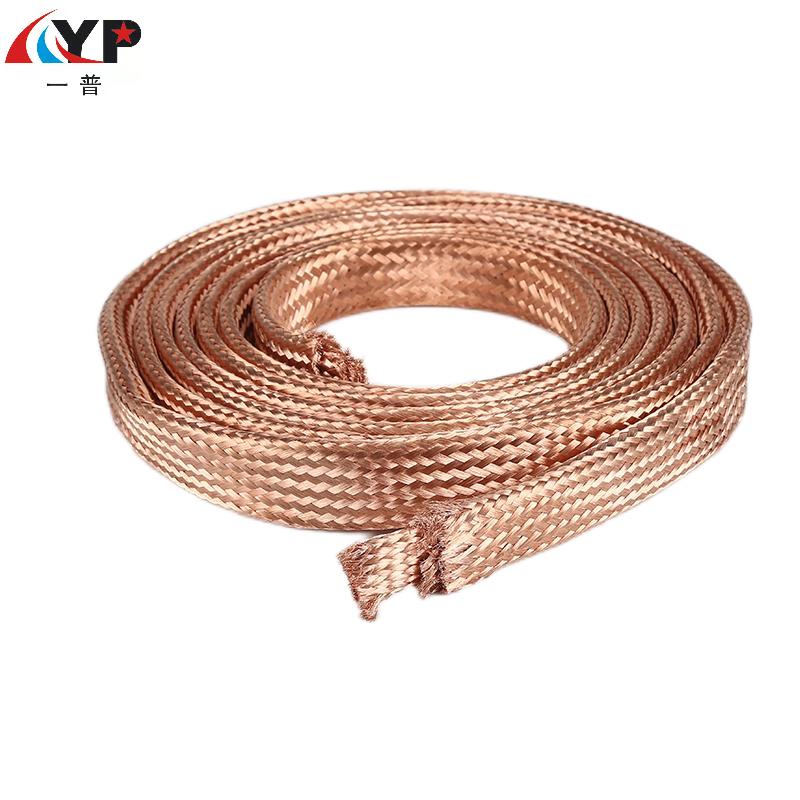

Равна бакарна плетена жица- погодан за фиксне прикључке, велике струје и апликације отпорне на земљотрес
Ако наиђете на следеће ситуације, дајте предност равним жицама:
-Повезани објекти су равне плоче, као што су излазни водови трансформатора, сабирнице расклопних уређаја и контакти прекидача. Равни облик може савршено да се уклопи, повећа контактну површину и смањи отпор контакта.
-Постоји вибрација у опреми, на пример када је повезана са моторима или великим дизел моторима. Његова структура ткања може ефикасно ублажити вибрације и отпорнија је на замор од једноструких бакарних шипки.
-Потреба да се спречи лабавост: Није лако распршити се након сечења, а крајеви навоја не захтевају посебан третман током инсталације, што чини операцију погоднијом.
- Преношење велике струје: У сценаријима велике струје (као што су стотине или чак хиљаде ампера), равне жице имају већу површину дисипације топлоте и обично имају бољи капацитет струје од кружних жица истог попречног пресека.

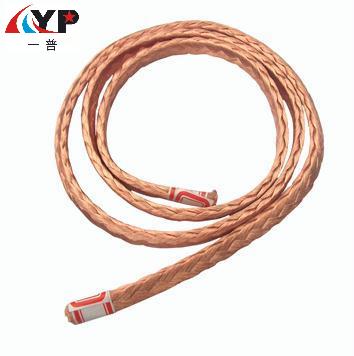

Округла бакарна плетена жица- погодно за флексибилно ожичење, везе за кретање и уске просторе
Ако су испуњене следеће карактеристике, кружне линије су прикладнији избор:
-Простор за ожичење је узак и кривудав, као што је у угловима електричних ормара и потреба за инсталацијом проводника. Уврнута структура округлих жица је изузетно мека и има веома мали радијус савијања.
-Компоненте за повезивање захтевају кретање, као што су проводници карбонских четкица за моторе и активни спојеви за роботе. Флексибилност кружних жица чини их мање склоним ломљењу током поновљеног савијања.
-Путања инсталације није фиксирана: ако треба подесити положај прикључка на лицу места, округлу жицу је лакше ручно савијати и обликовати.
-Захтеви за универзално ожичење: Као универзална флексибилна жица, повезује различите конвенционалне електричне компоненте.
резиме:
Корак 1: Погледајте облик терминала за повезивање
-Ако је то раван терминал (као што је сабирница, бакарна сабирница) → изаберите равну жицу.
-Ако је у питању кружни терминал (као што је прикључак или вијак), оба се могу користити, али кружне жице су флексибилније, а равне жице морају бити увијене кружним крајевима.
Корак 2: Проверите путању инсталације и окружење
-Путања је фиксна, равна или само благо закривљена → изаберите равну линију.
-Пута је сложена, захтева више кривина или пролази кроз уске рупе → изаберите кружну линију.
